| 產品簡介 為了靈活配置以及方便使用，神州龍芯開發的 GSC3290 開發板由核心板和 底板兩部分組成，核心板和底板通過板對板連接器插拔配合，下面分兩部分介紹 如下。 |
|
|
|
|
|
| GSC3290 核心板介紹
|
| GSC3290 核心板是一款面向工業自動化控制領域的高性價比嵌入式主板，其 硬件核心為工業級的 GSC3290 芯片，主頻最高達 300MHz。板上集成了大量的 外設接口，包括 100M/1000M 以太網、USB2.0 OTG、CAN、SDIO、TFT LCD、 UART 等接口?？蓾M足工業自動化控制領域、物聯網領域以及各類數據采集處理 系統等領域的應用。
同時，GSC3290 核心板采用嵌入式 Linux 實時多任務操作系統，并針對板載 的各個接口，提供了完整的接口底層驅動以及豐富的應用程序范例。用戶可以在 此基礎上，利用熟悉的各種軟件工具，直接開發自己的應用程序，以方便、快速 的構成各種高性能工控產品。 |
| 更多內容 請詳見GSC3290核心板 |
|
|

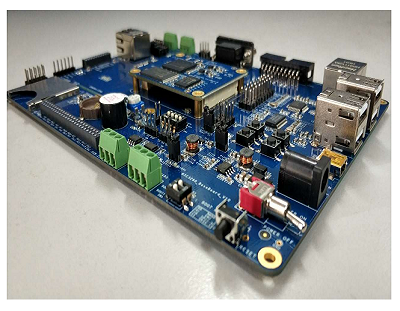

| GSC3290 底板介紹
|
|  |
|
GSC3290開發板底板主要用來和核心板配合使用。
GSC3290開發板底板板載資源十分豐富，把GSC3290的內部資源/功能模塊 發揮到了極致，基本上GSC3290所有的內部資源/功能模塊，都可以在底板上進 行測試、驗證，同時擴充豐富的接口和功能模塊。
|
| ● 對于一些復用的功能引腳，底板上設計了人性化的配置方案，方便使用。
● 對于部分非常用的功能模塊，底板同樣通過插針或者排母的形式引出。
● 大部分的IO都通過排針/排母引出，同時可通過排針/排母對外供電，供 使用者方便使用。
|
|
|
|
|
|
|
| 開發板底板主要接口 |
| ● 電源接口 1 個（DC9V/2A）
● 電源開關 1 個
● 系統復位按鍵 1 個
● 自定義按鍵 4 個
● 自定義發光二極管 2 個
● 蜂鳴器 1 個
● 7 英寸 TFT LCM 接口 1 個（LCD-S70,帶 4 線電阻觸摸屏，背面）
● USB HOST 2.0 接口 4 個
● USB MINI 接口 1 個
● RS-485 接口 2 個
● CAN 總線接口 2 個
● SDIO 接口 1 個（標準 SD 大卡卡座）
● SPI 接口 3 個（2 個為 DIP-8 IC 座形式；1 個為排母形式）
● BOOT 模式設置開關 1 個（三種啟動模式）
● JTAG 接口 1 個
● 10M/100M/1000M 自適應以太網 RJ45 口 1 個
● 10M/100M 自適應以太網 RJ45 口 1 個
● I2C 接口 1 個（排母，2.54mm 間距）
● ADC 接口 1 個（排針，2.54mm 間距）
● PWM 接口 3 個（排母，2.54mm 間距）
● RGB 接口 1 個（排母，2.0mm 間距）
● EMI 接口 1 個（排母，2.0mm 間距）
● GPIO 接口若干個
|

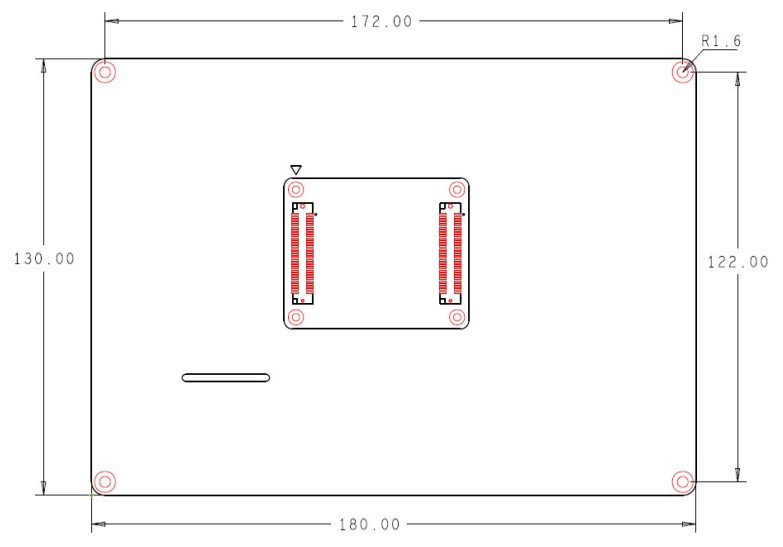

| 底板機械尺寸
|
|
|
|
|
|
|
|
| GSC3290 開發板詳細信息 |
| 請詳見 《GSC3290開發板硬件用戶手冊》 |
|
|
|
|
|
| 產品使用環境 |
| 工作溫度：-10℃ to +60℃ |
| 工作濕度：10% to 95% |
|
|
|
|
|
|
|
|
|
|
|
